1、镀锌板

一、简介

镀锌板是指表面镀有一层锌的钢板。镀锌是一种经常采用的经济而有效的防腐方法，全世界锌产量的一半左右均用于此种工艺。热镀锌钢板具有理想的耐蚀、成形、涂装等综合性能以及成本低、外观好等优点。

二、用途

镀锌板主要运用于建筑、轻工、汽车、农牧渔业及商业等行业。建筑行业主要用于制造防腐蚀的工业用品及民用建筑屋使用的面板、屋顶格栅、阳台面板、窗台、报亭、仓库、卷帘门、取暖器、雨水管道等；而轻工行业用其制造家电外壳、民用烟囱、厨房用具等，汽车行业主要用于制造轿车的耐腐蚀的零部件等；农牧渔业主要用做粮食储运、肉类及水产品的冷冻加工用具等；商业主要用作为物资的储存运输、包装用具等。家用电器，如冰箱、洗衣机、开关柜、空调、微波炉、面包机、复印机、自动售货机、电风扇、吸尘器等也都会用到镀锌板。

三、包装

镀锌板的包装可分为切成定尺长度的镀锌板和带卷镀锌板包装两种。一般铁皮包装，内衬防潮纸，外以铁腰子捆扎在托架上。捆扎要牢靠，以防内装镀锌板相互摩擦。

四、分类

镀锌板按版面分：有锌花镀锌板和无锌花镀锌板

按锌层厚度分：①80G锌②100G锌③120G锌④180G锌⑤275G锌

按生产及加工方法可分为以下几类：

①热浸镀锌钢板。将薄钢板浸入熔解的锌槽中，使其表面粘附一层锌的薄钢板。目前主要采用连续镀锌工艺生产，即把成卷的钢板连续浸在熔解有锌的镀槽中制成镀锌钢板；

②合金化镀锌钢板。这种钢板也是用热浸法制造，但在出槽后，立即把它加热到500℃左右，使其生成锌和铁的合金薄膜。这种镀锌板具有良好的涂料的密着性和焊接性；

③电镀锌钢板。用电镀法制造这种镀锌钢板具有良好的加工性。但镀层较薄，耐腐蚀性不如热浸法镀锌板；

④单面镀和双面差镀锌钢板。单面镀锌钢板，即只在一面镀锌的产品。在焊接、涂装、防锈处理、加工等方面，具有比双面镀锌板更好的适应性。为克服单面未涂锌的缺点，又有一种在另面涂以薄层锌的镀锌板，即双面差镀锌板；

⑤合金、复合镀锌钢板。它是用锌和其他金属如铝、铅、锌等制成合金乃至复合镀成的钢板。这种钢板既具有卓越的防锈性能，又有良好的涂装性能；

除上述五种外，还有彩色镀锌钢板、印花涂装镀锌钢板、聚氯乙烯叠层镀锌钢板等。但目前最常用的仍为热浸镀锌板。

五、外观质量基本要求

颜色：

1、镀锌层呈稍带浅黄色调的银灰色，结晶均匀细致

2、经铬酸盐钝化处理的镀锌层，按工艺不同分为四种类型，其典型外观如下：

光亮：光亮、清晰、有时带淡蓝色调

漂白：清晰、微带彩虹色

彩虹：彩虹色

深色：草绿、橄榄绿、棕褐、黑色等。

不允许缺陷：1、局部无镀层 2、彩虹色，钝化后颜色呈紫红色 3、较多的水痕或铬酸盐残余 4、橘皮、起泡或较严重的条纹 5、树枝状、海绵状的结晶 6、过腐蚀或是机械擦 7、可擦去的钝化膜或局部无钝化膜。

允许缺陷：1、由于工件的材料、加工方法和表面状态不同，镀层有稍不均匀的颜色和光泽 2、轻微的水痕及铬酸盐的残余 3、钝化膜有轻微的局部擦伤和点状机械擦伤4、螺钉、铆钉等紧固件进孔或敲打部位颜色稍5、去氢后的工件颜色稍暗 6、工件锐边上有不影响装配的轻微粗糙7、轻微的夹具印 8、焊接件焊缝处的镀层发暗或有细小黑点 9、直径大于8mm的不通孔在其深度超过一个直径处，或直径不大于6mm的通孔在其深度超过两个直径处， 允许无镀层10、在不影响装配和性能的前提下，局部电镀的工件镀覆面允许扩大。

六、镀锌量

镀锌量标准值：镀锌量是表示镀锌板锌层厚度的一个普遍采用的有效方法。镀锌量的单位为g/m2。

镀锌薄钢板指标 （单位：g/m2）

JISG3302 代号：Z12、 Z18 、Z22、 Z25 、Z27 、Z35 、Z43、 Z50 、Z60

镀锌量分别为：120 、180 、220 、250 、270 、350 、430 、500 、600

ASTMA525 代号：A40、 A60、 G60 、G90、 G115、 G140 、G165、G185、 G210

镀锌量分别为 ： 122 、183、 183 、 275 、351、 427、 503 、 564 、 640

七、机械性能

（1） 抗拉试验：一般是指拉伸试验，拉伸试验可测定材料的一系列强度指标和塑性指标。强度通常是指材料在外力作用下抵抗产生弹性变形、塑性变形和断裂的能力。塑性是指金属材料在载荷作用下产生塑性变形而不致破坏的能力，常用的塑性指标是延伸率和断面收缩率。

性能指标：一般说来，只有结构用、拉伸用和深冲用镀锌板有抗拉性能要求。其中结构 用镀锌板要求有屈服点、抗拉强度和伸长率等；拉伸用只要求伸长率。

（2）弯曲试验：弯曲试验主要用于测定脆性和低塑性材料(如铸铁、高碳钢、工具钢等)的抗弯强度并能反映塑性指标的挠度。

要求：一般要求镀锌板弯曲180后，外侧表面不得有锌层脱离，板基不得有龟裂及断裂。

八、计算公式

镀锌板计算公式：M=7.85*长*宽*厚度+锌层计算重量（查表） (钢的密度=7.85 g/cm3)

2、镀锌板尺寸规格

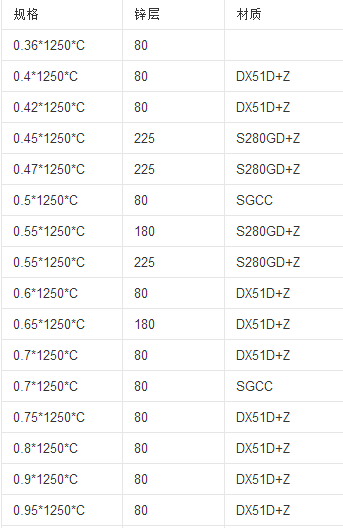

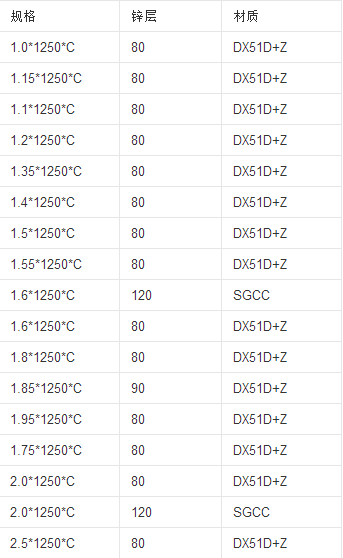

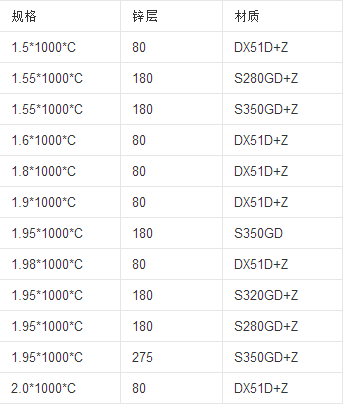

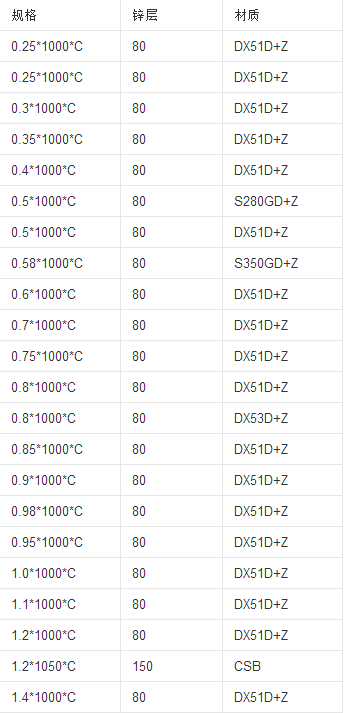

尺寸规格表：

1.规格的表达方式为：厚度*宽度,其中字母‘C’表示卷的意思。

有关产品标准都列明镀锌板推荐的标准厚度、长度和宽度及其允许偏差。一般来说，镀锌板越厚允许误差越大，而不是固定的0.02-0.04毫米，厚度偏差还根据屈服度、拉伸系数等不同而有不同要求，长宽偏差一般在5mm ，板材的厚度一般在0.4-3.2之间 。

2.镀锌钢板和钢带牌号的命名

常见牌号有DX51D+Z、DX52D+Z、DC51D+Z、DC52D+Z、S350GD+Z等。镀锌钢板或钢带牌号是由产品用途代号、钢级代号、钢种特性、热镀锌代号（D）、+ 、镀层总类代号五部分构成，具体牌号命名方法如下：

A）冷成形用镀锌板： 牌号举例：DX51D+Z(或ZF\AZ)、DC51D+Z(或ZF\AZ)、DD52D+Z（或ZF\AZ） DX：第一位字母D表示冷成型用扁平钢材，第二位字母如果为X，代表基板的轧制状态不规定；第二位字母如果为C，代表基板规定为冷轧基板；第二位字母如果为D，则代表基板规定为热轧基板；51~57：二位数字表示钢级别序号； 二位数字后一个D是热镀锌的代号； Z表示镀层为纯锌，ZF表示镀锌铁合金、AZ表示镀铝锌。所以：DX51D+Z就表示产品用途为冷成形用，扁平钢材，未规定基板状态，钢级序列号为51，纯锌镀层，热镀产品。

B）其他镀锌牌号命名示例 S350GD+Z：S表示为结构用钢，350表示规定最小屈服强度为350Mpa，G表示钢种特性不规定，D表示热镀锌，+Z表示镀层为锌。HX340LAD+ZF：表示产品用途为冷成形用高强度扁平钢材，不规定基板状态，规定最小屈服强度为340Mpa，钢种类型为高强度低合金钢，锌铁合金镀层，热镀产品。HC340/590DPD+Z：表示产品用途为冷成形用，高强度扁平钢材，规定基板为冷轧基板，规定最小屈服强度值为340Mpa，规定最小抗拉强度为590Mpa，钢种类型为双相钢，纯锌镀层的热镀产品。

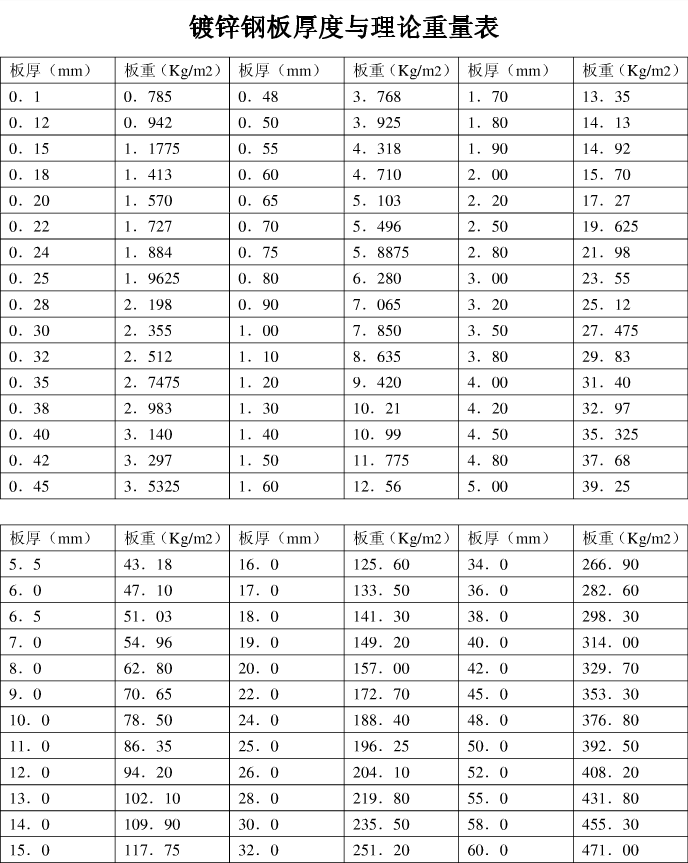

3、镀锌板的厚度及理论重量

常见的镀锌板厚度在0.4~2.0，一般小于0.4mm国企大钢厂不生产，一般为私企小钢厂生产，常规规格为0.35、0.30、0.28、0.25，一般最薄到0.15。

超过2.0mm因矫直难度很大，所以2.0以上随着厚度增加价格也上升。

4、热镀锌板与冷镀锌板的区别

1.热镀锌一般锌层较厚，大约在10um以上，防腐能力较强.所以是一种通常采用的镀锌工艺。而电镀锌很薄，大约3－5um，热镀表面粗糙、明亮，严重者有锌花，电镀则光滑、灰暗（发污）。电镀法制造镀锌钢板具有良好的加工性能.但镀层较薄,耐腐蚀性不如热浸法镀锌板。

2.冷镀锌就是电镀锌，镀锌量很少，只在外管壁镀锌（热镀---内外都镀），只有10－50g/m2，其本身的耐腐蚀性比热镀锌管相差很多。热镀锌的镀锌量不可能太小，一般最小为双面50～60g/m2，最大可达600g/m2。电镀锌板的镀锌层可以很薄，最小达15g/m2，最大为100g/m2左右。另外，电镀锌可以只镀一面，也可以两面镀锌，热镀锌必须是两面镀锌。

3.化工一般电镀锌比较多，适用于小部件；热镀锌一般用于电力设备和构件，适用于大的部件和设备。

4.热镀锌板和电镀锌板在镀层组织结构上有根本性的不同。热镀锌板纯锌镀层与钢带基体之间有一层稍脆的化合物层，纯锌镀层结晶时大多形成锌花，镀层均匀无孔隙。而电镀锌层的锌原子只是在钢带表面沉积析出，而且是靠物理作用附着在钢带表面，有许多孔晾，极易因腐蚀性介质引起点蚀，所以热镀锌板比电镀锌板更耐腐蚀。

5.热镀锌和电镀锌板的热处理工艺也完全不同，热镀锌板一般以冷硬板为原料，在镀锌线上连续进行退火和热镀锌，钢带在短时闻内加热后又冷却，所以强度和塑性受到一定的影响，其冲压性能比同样的冷硬板经专业生产线脱脂退火后的冷轧板差。电镀锌板以冷轧板为原料，基本上保证了冷轧板同样的加工性能，不过其复杂的工艺流程也增加了生产成本。总之，热镀锌板的生产成本更低，应用范围更广，也成为镀锌板市场的主要品种。

6.热镀锌板相对电镀锌钢板有锌层厚、耐蚀性能好、生产成本低的特点。

7.电镀锌板的表面质量更加优良，镀层分布均匀，其焊接性、涂漆性和冲压成型性都比热镀锌板好；单面、双面或差厚镀层在生产时可方便地切换。但电镀锌过程中锌是通过电流把电镀液中的锌离子物送到钢板上的，镀层越厚消耗的电能越多，成本较高。

5、镀锌板焊接主要问题

锌层的存在给镀锌钢的焊接带来了一定困难，主要的问题有：焊接裂纹及气孔的敏感性增大、锌的蒸发及烟尘、氧化物夹渣及镀锌层熔化及破坏。其中焊接裂纹、气孔和夹渣是最主要的问题。

焊接性

（1）裂纹

在焊接过程中，熔化的锌浮在熔池的表面或位于焊缝根部。由于锌的熔点远远低于铁，熔池中的铁首先结晶，液态锌会沿着钢的晶界渗入其中，导致晶间结合变弱。而且锌与铁之间易形成金属间脆性化合物Fe3Zn10和FeZn10，进一步降低了焊缝金属的塑性。因此在焊接残余应力的作用下易沿晶界裂开，形成裂纹。

影响裂纹敏感性的因素：①锌层的厚度：镀锌钢的锌层较薄，裂纹敏感性小，而热镀锌钢的锌层较厚，裂纹敏感性较大。②工件厚度：厚度越大，焊接拘束应力越大，裂纹敏感性越大。③坡口间隙：间隙越大，裂纹敏感性越大。④焊接方法：用手工电弧焊焊接时裂纹敏感性小，而用CO2气体保护焊焊接时裂纹敏感性大一些。

防止裂纹的方法：①焊前在镀锌板焊接处开坡口V、Y形或X型坡口，用氧乙炔或喷砂等方法去除坡口附近的镀锌层，同时控制间隙不宜过大，一般1.5mm左右。②选用含Si量低的焊接材料。气体保护焊时应采用含Si量低的焊丝，手工焊时采用钛型、钛钙型焊条。

（2）气孔

坡口附近的锌层在电弧热的作用下产生氧化（形成ZnO）及蒸发，并挥发出白色烟尘和蒸气，因此极易在焊缝中引起气孔。焊接电流越大，锌的蒸发越严重，气孔敏感性越大。用钛型、钛钙型焊条焊接时，在中等电流范围内不易产生气孔。而用纤维素型和低氢型焊条焊接时，小电流和大电流下均易产生气孔。另外焊条角度应尽量控制在30°～70°范围内。

（3）锌的蒸发及烟尘

用电弧焊焊接镀锌钢板时，熔池附近的锌层在电弧热的作用下氧化成ZnO并蒸发，形成很大的烟尘。这种烟尘中主要成分为ZnO，对工人的呼吸器官具有很大的刺激作用，因此，焊接时必须采取良好的通风措施。在同样焊接规范下，用氧化钛型焊条焊接时所产生的烟尘量较低，而低氢型焊条焊接时产生的烟尘量较大。

（4）氧化物夹渣

焊接电流较小时，加热过程中形成的ZnO不易逸出，易造成ZnO夹渣。ZnO比较稳定，其熔点为1800℃。大块状的ZnO夹渣对焊缝塑性具有非常不利的影响。利用氧化钛型焊条时，ZnO呈细小均匀分布，对塑性及抗拉强度影响都不大。而用纤维素型或氢型焊条时，焊缝内的ZnO较大、较多，焊缝性能差。
